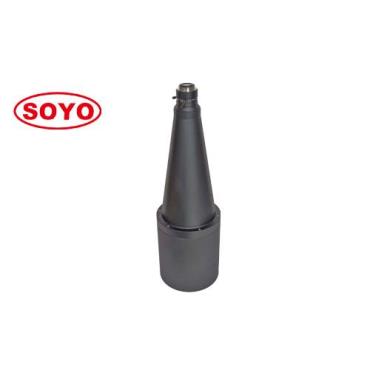

1/2” Pericentric 360° Degree Outer View Top + Side Inspection Same Time Outwall Surface Multi-angle Imaging FA Lenses Automation Round View Industrial Inspection Camera Lens 环外壁检测360度镜头

Download PDF 下载: SOD1055

1. Working Distance 82-23mm 工作距

2. Outer Inspection testing for 10-55mm part 可检测10-55mm物体

3. Perfect optical design ensuring high quality 完美的光学设计确保高品质

4. Perfect matching all industrial camera 完美搭配市面全部工业相机

Model 型号 SOD1055

Format 靶面 1/2"(8mm)

Mount 接口 C-Mount

Aperture 光圈范围 F1.4-C Manual Iris

Image Height 像高 Φ4.8mm

WD 工作距离 23mm~82mm

Wave Length 波长 420-780nm

Mount 接口 C

CTF@50lp/mm >30

Dimension 尺寸 φ116xφ386mm

Focus 聚焦 Manual Focus

Weight 重量 3kg

"FOV 视场

(mm)" OD直径 H高度 WD工作距 F No值 r占比 H高度 WD工作距 F No值 r占比 H高度 WD工作距 F No值 r占比 H高度 WD工作距 F No值 r占比

10 5 82 16 18

15 5 73 16 14 15 63 16 23

20 5 66 16 9 10 61 16 14 20 51 16 22

25 10 56 12 10 20 46 16 18 30 36 16 23

30 10 48 8 10 20 38 16 15 30 28 16 20 40 18 16 24

35 5 48 12 5 15 38 12 12 25 28 12 17 35 18 16 21

40 10 37 14 8 20 27 16 13 30 17 16 17

45 10 32 8 7 20 22 8 12 30 12 16 16

50 10 25 10 7 20 15 16 12

55 5 23 15 5 15 13 16 10
